當前位置：首頁>產品>鑄鐵平板平臺系列>檢驗平板

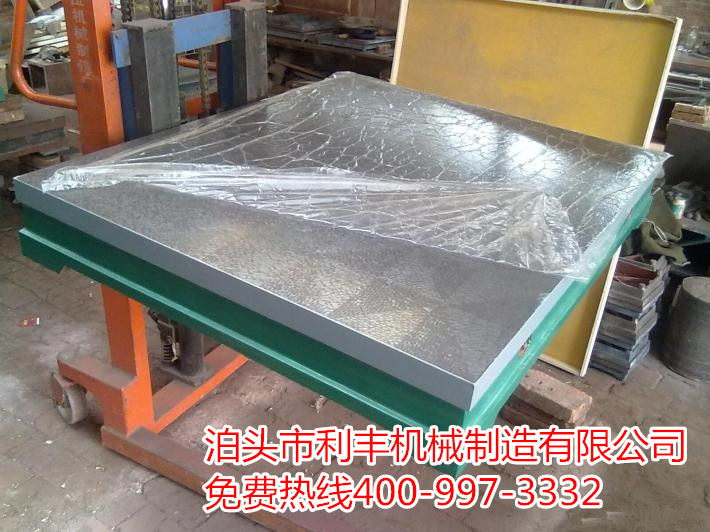

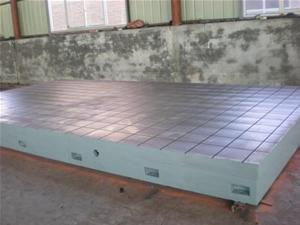

檢驗平板

本公司所生產檢驗平板身均可按客戶要求進行定制生產，產品質量上乘，歡迎新老客戶惠顧。利豐機械有限公司的聯系方式是：熱線：400-997-3332，電話：0317—8175168，手機：15830822119，聯系人：劉媛媛

產地：滄州>泊頭市

供應商：泊頭市利豐機械制造有限公司

電話：0317－8175168

檢驗平板詳細內容

鑄鐵檢驗平板：是為生產車間或計量部門做精密測量用的基準平面；同劃線平板相比，劃線平板是為生產中做劃線用的基準平面。雖然這兩種平板都是基準平面，但是它們的加工方法、平面精度、功能作用是不同的。專用于涂色法的檢驗平板工作面需刮研；其他用途的檢驗一板工作面需刮、磨或研；劃線平板工作面劍光即可。由此可見，檢驗平板的平面精度高于劃線平板。
鑄鐵檢驗平板的平面度公差參考表：標準

規格（長X寬）mm
精度等級
高度mm
0
1
2
3
平面度公差(μm)
100×100
4.6
9.0
18

50
100×200
4.9
9.8
19.6

50
200×200
5
10
20.5

50
200×300
5.5
11
22

50
300×300
5.5
11
22

80
300×400
6
12
24

85
400×400
6.5
12.5
25

85
400×500
6.5
13
26
66
90
500×500
6.8
14
28
68
95
400×600
7
14
27.5
70
95
500×600
7
14.2
28.5
71
120
500×800
8
15.5
31
78
140
600×800
8
16
32
80
160
600×900
8.3
16.5
33
83
160
1000×750
9
18
36
90
180
1000×1000
10
20
40
97
180
1000×1200
10
20.5
41
103
180
1000×1500
11
22
45
112
190
1000×2000

26
52
130
200
1500×2000

28
56
140
230
1500×3000

35
70
174
260
2000×3000

37
74
184
260
2000×4000

44
88
219
280
2500×6000

60
120
300
300
3000×6000

62
124
308
350
檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra允許值為5μm。
鑄鐵檢驗平板平面度檢驗標準：檢驗平板表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。

本公司所生產檢驗平板身均可按客戶要求進行定制生產，產品質量上乘，歡迎新老客戶惠顧。
泊頭市利豐機械有限公司的聯系方式是：電話：0317—8175168，手機：15333178887，傳真：0317—8177177，聯系人：劉媛媛
